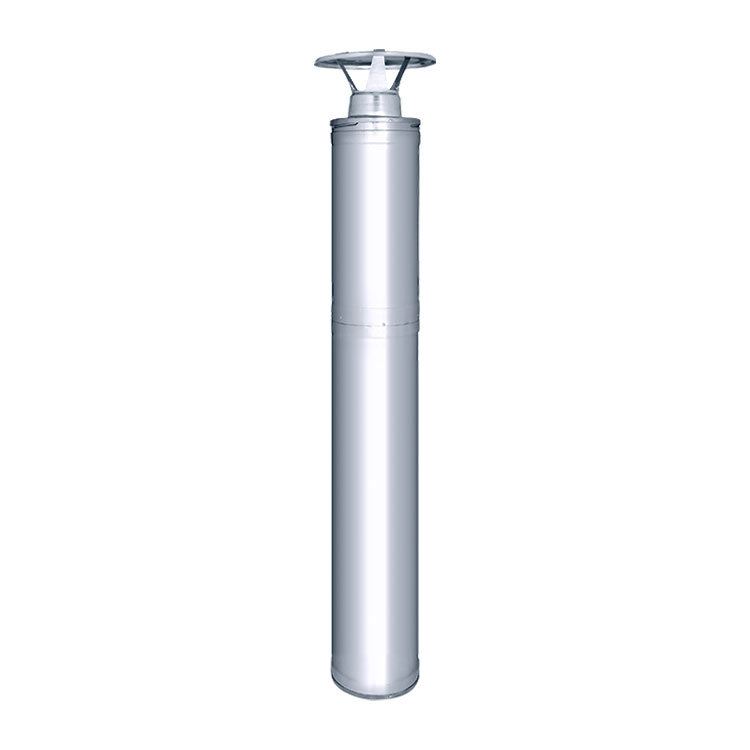

Harvia Rookgaskanaal WHP1500
De Harvia stalen schoorsteen is een eenvoudig te installeren stijlvolle schoorsteenoplossing. De stalen schoorsteen is bestand tegen uitgebreide temperatuurschommelingen en is voornamelijk ontworpen voor gebruik met houtkachels en kleinere open haarden.
Het Harvia Rookgaskanaal is een compleet rookgaskanaal. Het rookgaskanaal is geschikt voor houtgestookte saunakachels van Harvia en HUUM. De afvoerpijp of schoorsteen voor de saunakachel is gemaakt van hoogwaardig RVS.
De veiligheidsafstand van de enkelwandige pijp tot een wand van brandbaar materiaal is 500 mm, bij een dubbelwandige pijp (geïsoleerd) is dit slechts 100 mm. Bij het doorvoeren van de pijp door het dak wordt altijd een dubbelwandige pijp en een extra geïsoleerde dak doorvoer gebruikt.
Het geïsoleerde deel van het kanaal is te verlengen met 50 cm (WHP500) of 100 cm (WHP1000). Meer informatie over het rookgaskanaal voor de saunakachel kunt u vinden via de knop naar de handleiding, onder aan de pagina.
A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
K.
Regenkap
Bovenstuk
RVS verlengstuk 1000 mm (WHP1000)
Klemband
Rubberen regenfles
Minimale afstand 100 mm
Doorvoerscherm
Geïsoleerde dak doorvoer
Doorvoerflens
RVS kanaal 1500 mm
RVS enkelwandige pijp 1000 mm
